产品名称：LUGB系列涡街流量计
一、概述
LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
二、产品特点：
■本产品发生体采用顶角朝前的三角柱设计，提高了产品的稳定性。
■表体均采用304不锈钢硅溶胶工艺精铸而成，性能稳定，外观精美。
■表体DN15-DN25三角柱采用冷镶技术，产生信号精准，稳定。解决了涡街流量计小口径
测量不准确的问题。
■表体DN32-DN150三角柱和表体一体铸造成型，精加工后投入使用，产生信号精准，一致性好，不会出现焊接三角柱产生的高温变形影响信号产生的现象。
■表体自DN50起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量大口径表体采用此结构，虽增加了工艺难度，但提高了产品的抗干扰能力。
■涡街传感器输出脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能稳定。
■现场显示型涡街流量计采用智能软件中文操作，气液通用，可选多种流量单位（m3/h，t/h，t/m，kg/h等）多种算法（常规体积流量，常规质量流量，常规气体体积流量，饱和蒸汽温度补偿，饱和蒸汽压力补偿，过热蒸汽温压补偿等），操作简单，适用广泛；可对仪表系数非线性进行修正，提高测量精度。
■采用消扰路和抗振动探头，配合表体抗干扰的设计，
三、工作原理：

图1卡门涡街工作原理图

LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。在一定雷诺数范围内（2×104～7×106），旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系： f＝St   式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f，就可计算出平均流速V，从而确定管道内的体积流量：QV = A*V，,其中A为管道横截面积。

四．主要技术性能：

■仪表口径（mm）：15、20、25、40、50、65、80、100、125、150、200、250、300

■测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。

■精度（准确度、精确度）：液体：±1.0％，蒸汽或气体：±1.0％、±1.5％

■量程比：1：10；1：15；1:20

■传感器材质：304不锈钢、316（L）不锈钢等

■使用条件：   介质温度：-1O℃ ～ +250℃、+250℃ ～ +320℃，环境温度：-30℃ ～+60℃

■供电电源：直流供电电压24V，现场显示型采用3.6V锂电池供电。

■输出信号：脉冲信号、4—20mA模拟信号。

■通讯接口：RS485通讯输出、HART协议等。

■防爆型号: EXdⅡCT6Gb

五．流量范围及工作压力：

1、一般液体和普通气体所对应的工况流量范围

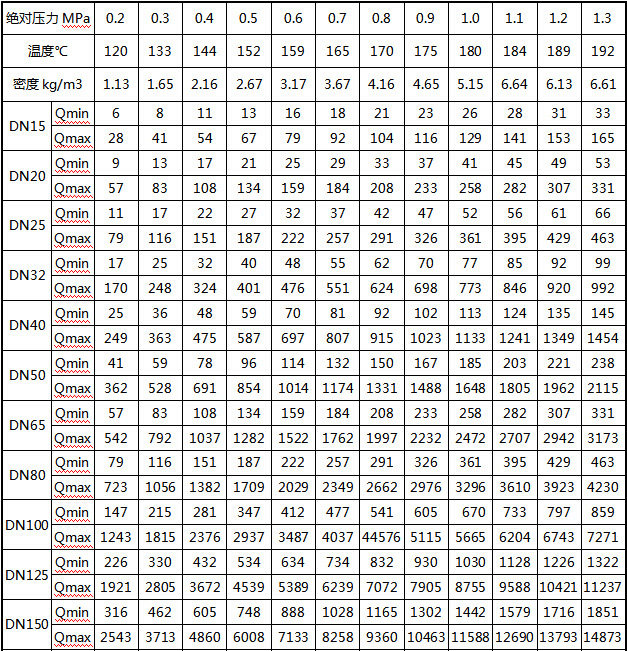

2、各规格流量计在测量饱和蒸汽时所对应的流量范围
（单位：kg/h）

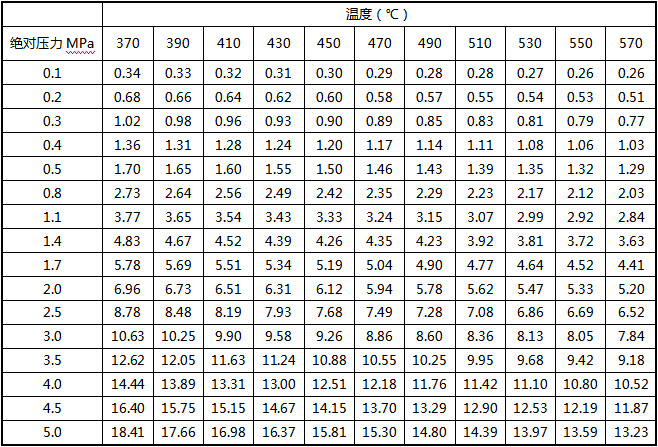

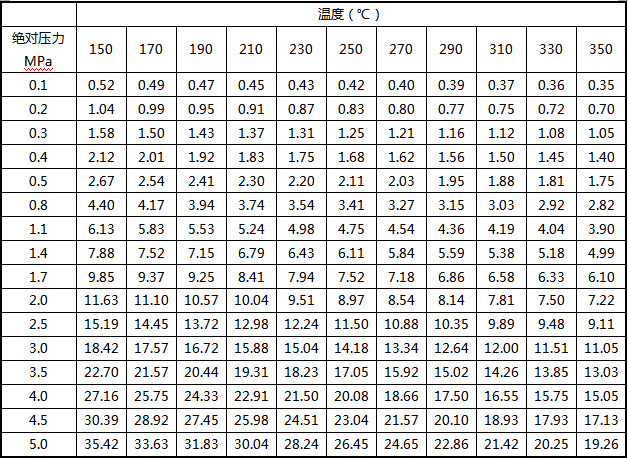

3、过热蒸汽密度表（单位：kg/m3）

六．安装尺寸：


图1  法兰夹装式涡街流量计结构图

法兰夹持式涡街流量计参考尺寸（如图1）


注：（1）以上参数仅适用于法兰卡装式1.6Mpa以下压力规格的涡街流量计。
（2）安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用

图2  法兰连接式涡街流量计结构图

法兰连接式涡街流量计参考尺寸（如图2）

注：（1）以上参数仅适用于法兰连接式1.6Mpa以下压力规格的涡街流量计。
（2）法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。
说明：（1）以上尺寸仅供设计选型时参考，实际尺寸以出厂或订货时确认为准。
（2）管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、低温型的外形尺寸以出厂或订货时确认为准。
（3）流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在订货时注明。
